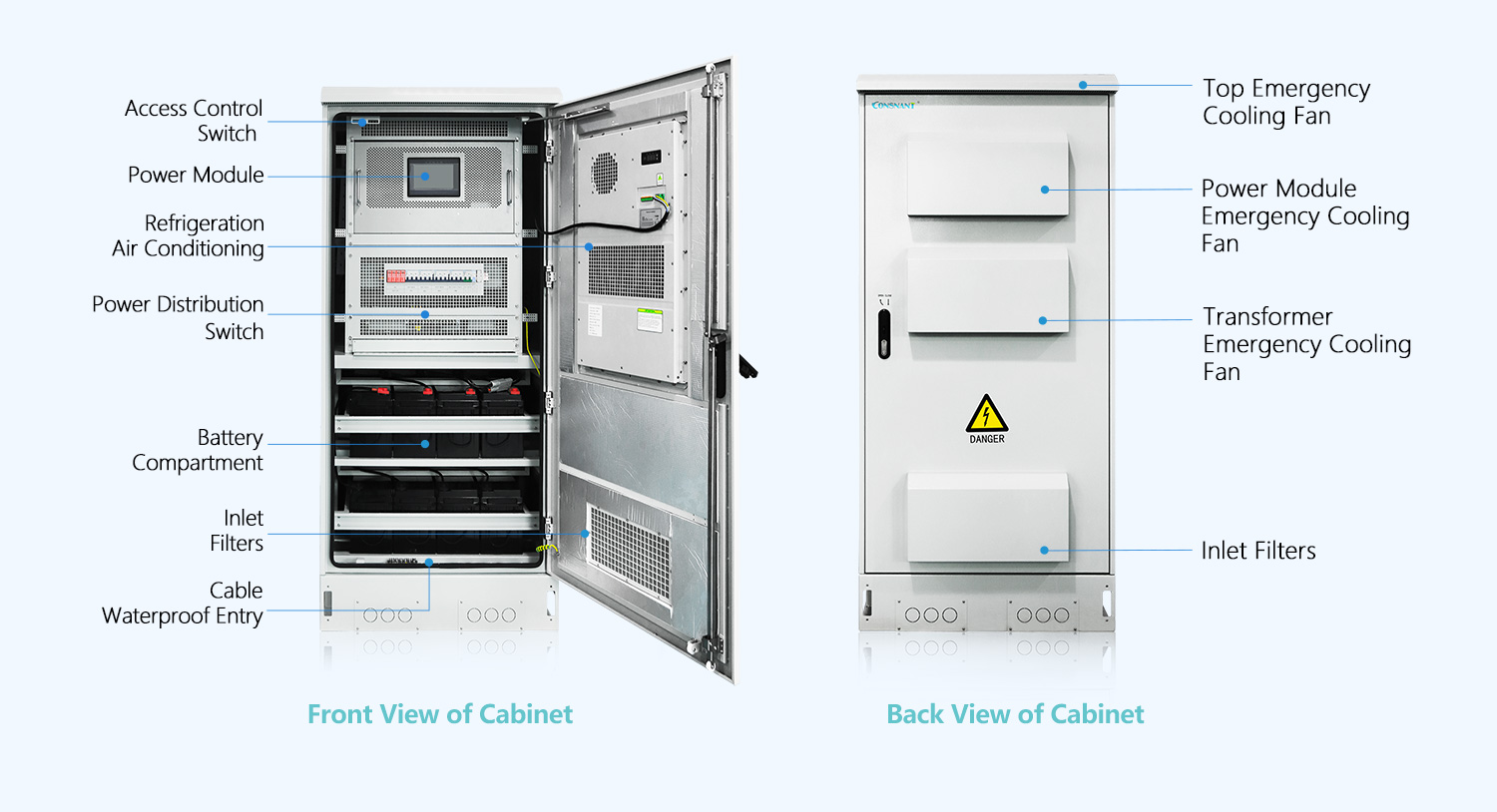

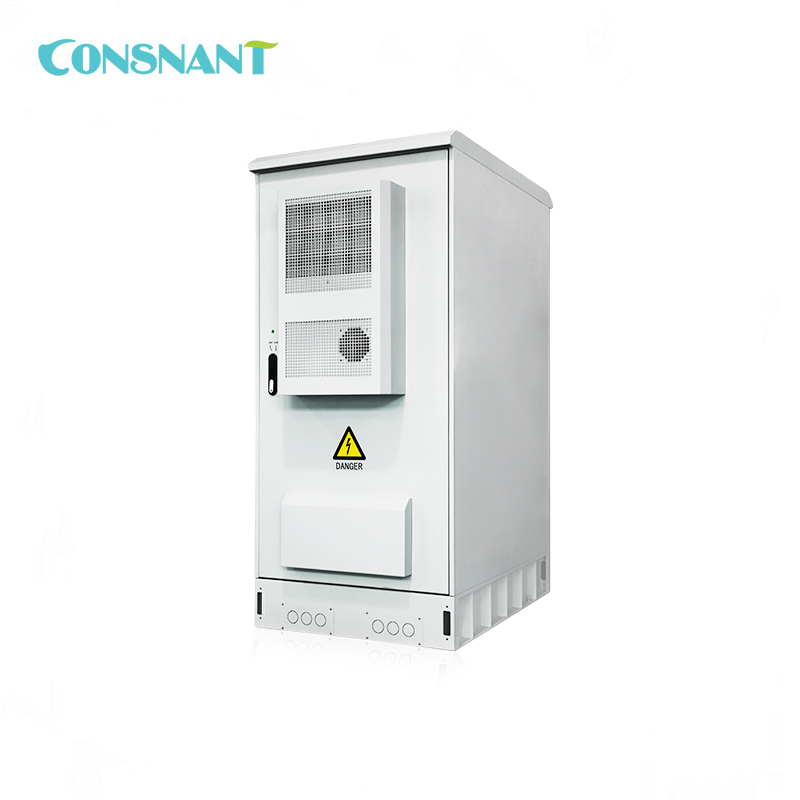

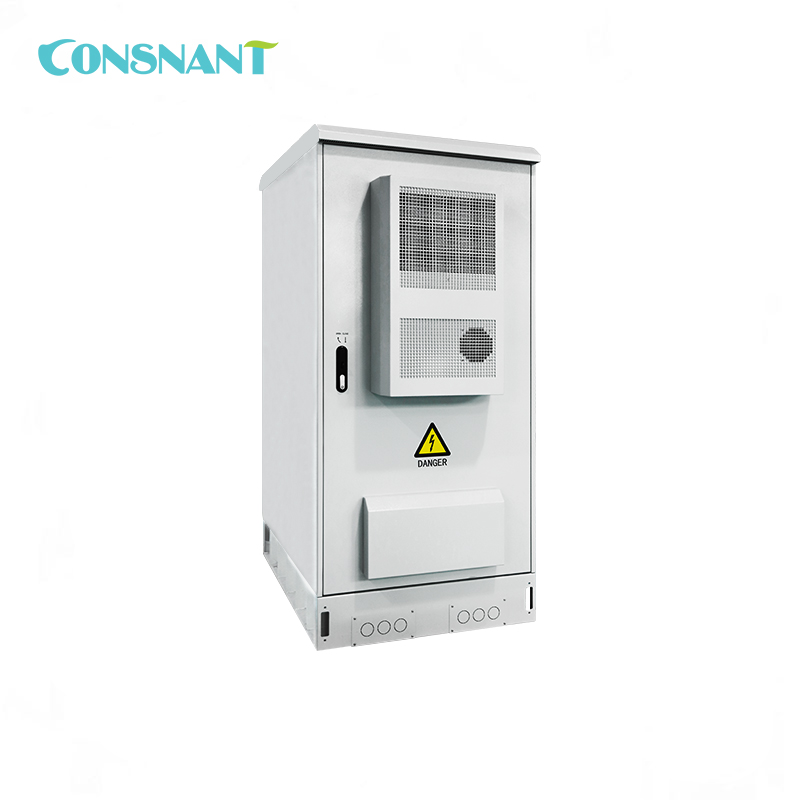

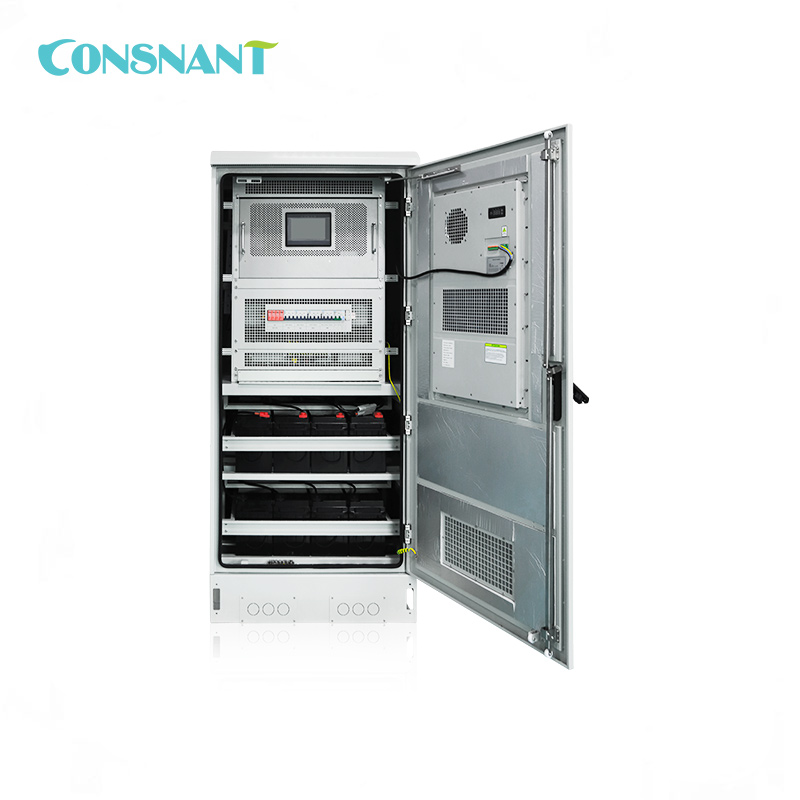

Bộ lưu điện ngoài trời IP55 có máy lạnh 10-40KVA

Đầu ra chỉnh lưu

Điện áp duy trì (20°C)

Loại pin 1 và 2: V = (2,266 * el.) Vdc

Loại pin 3: V = (2,21 * el.) Vdc

Loại pin 0：Giá trị điện áp nằm giữa loại 1 và 2, phạm vi điều chỉnh giá trị điện áp V =(2.09~2.4) * el. [Vdc]

Điện áp sạc (20°C)

Loại pin 1 và 2 ：V(%Sạc lại<95%)= (2,32 * điện áp) Vdc

Loại pin 3 ：V(%Sạc lại<95%)= (2,4 * điện áp) Vdc

Loại pin 0：Giá trị điện áp nằm giữa loại 1 và 2, phạm vi điều chỉnh giá trị điện áp V =(2.09~2.4) * el. [Vdc]

Điện áp sạc tối đa

(2,32 * điện áp) Vdc

Độ chính xác ổn định điện áp đầu ra của bộ sạc

1%

Thành phần điện áp gợn sóng DC

≤1%

Ắc quy

Số lượng đơn vị (điện áp định mức)

16 đơn vị（192VDC）

Cài đặt dòng điện sạc

0,1A x C10

Điện áp kết thúc xả pin

Pin 1, 2 và 3: Dòng điện xả không tải, Vmin = (1,81 * el.) [Vdc]

Pin 1, 2 và 3: dòng điện đầu ra = Ah Dung lượng, Vmin = (1,65 * el.) [Vdc]

Pin 1, 2 và 3: dòng điện đầu ra> Ah Dung lượng, Vmin = (1,60 * el.) [Vdc]

Loại pin 0： Giá trị mặc định của nhà máy，Vmin=(1.67 * el.) [Vdc]

Phạm vi điều chỉnh Vmin =(1.57~1.88)*el. [Vdc]

Đầu ra biến tần ba pha

Công suất định mức [KVA]

10

15

20

30

40

Công suất định mức[KW]

8

12

16

24

32

Điện áp định mức [V]

208VAC Ba pha bốn dây

Dòng điện định mức [A]

22

33

44

66

88

Cài đặt điện áp pha

112~ 135 V (bảng điều khiển)

Hệ số đỉnh (Ipeak/Irms)

3:1

Dạng sóng

Sóng sin

Độ lệch pha điện áp (độ)

Tải trọng cân bằng 100%

± 1'

Độ lệch pha điện áp (độ)

Tải không cân bằng 100%

± 2'

Độ lệch pha điện áp

Tải trọng cân bằng 100%

± 1%

Độ lệch pha điện áp

Tải không cân bằng 100%

± 3%

Tổng hàm lượng hài hòa (THDv)

Tải tuyến tính 100%

<2%

Tổng hàm lượng hài hòa (THDv)

Tải trọng phi tuyến tính 100%

<5%

Độ ổn định điện áp ổn định

± 1%

Phản ứng điện áp tức thời

± 5% trong vòng 10ms

Tần số định mức

giống như đầu vào

Độ ổn định tần số

± 0,5% khi không đồng bộ; Trong quá trình đồng bộ, ± 2% (có thể cài đặt thành ± 1-5%, được điều khiển bởi bảng điều khiển)

Quá tải

600' / 10' / 1' （Dòng điện định mức 110/125/150%）

Ngắn mạch trong 0,1 giây

2 lần đầu vào

Hiệu suất biến tần (100% tải)

90%

Đầu vào bypass ba pha

Công suất định mức [KVA]

10

15

20

30

40

Điện áp định mức [V]

208VAC Ba pha bốn dây

Phạm vi điện áp đầu vào

±15 %（Có thể điều chỉnh từ bảng điều khiển tới ± 10 %，± 20%）

Tần số định mức [Hz]

50/60

Phạm vi điện áp

±2 %（Có thể điều chỉnh từ bảng điều khiển tới ± 5 %）

“STAND-BY ON” (Thời gian chuyển đổi từ chế độ bypass sang chế độ biến tần ở chế độ tiết kiệm)

2~5ms

Thời gian chuyển đổi Inverter/bypass

<1ms

Khả năng quá tải

10'/1'/18”（Dòng điện định mức 150/175/200%）

Cấu hình chuẩn

Bảo vệ dòng điện cấp
