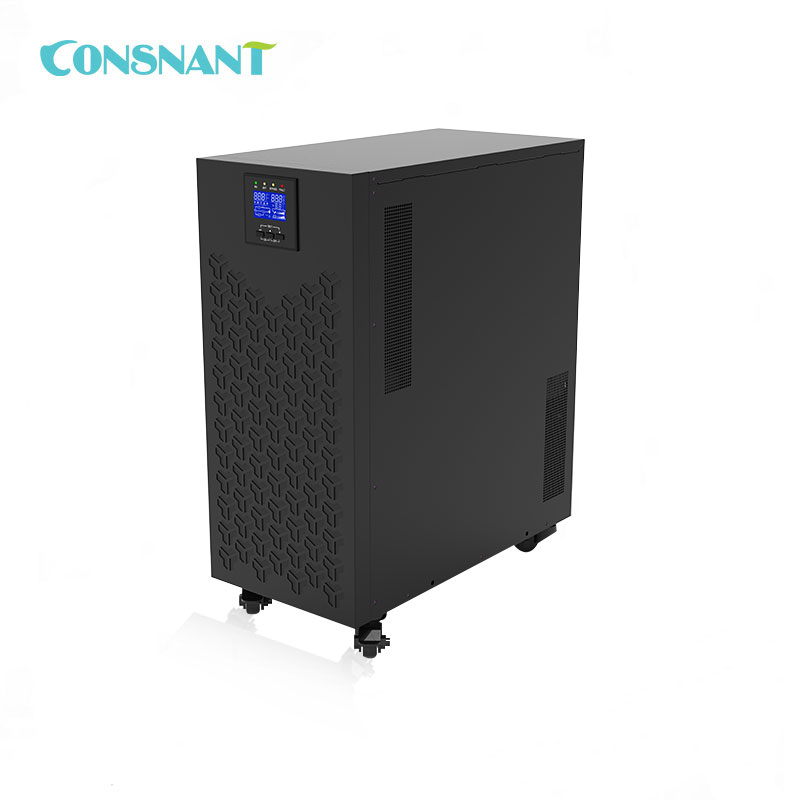

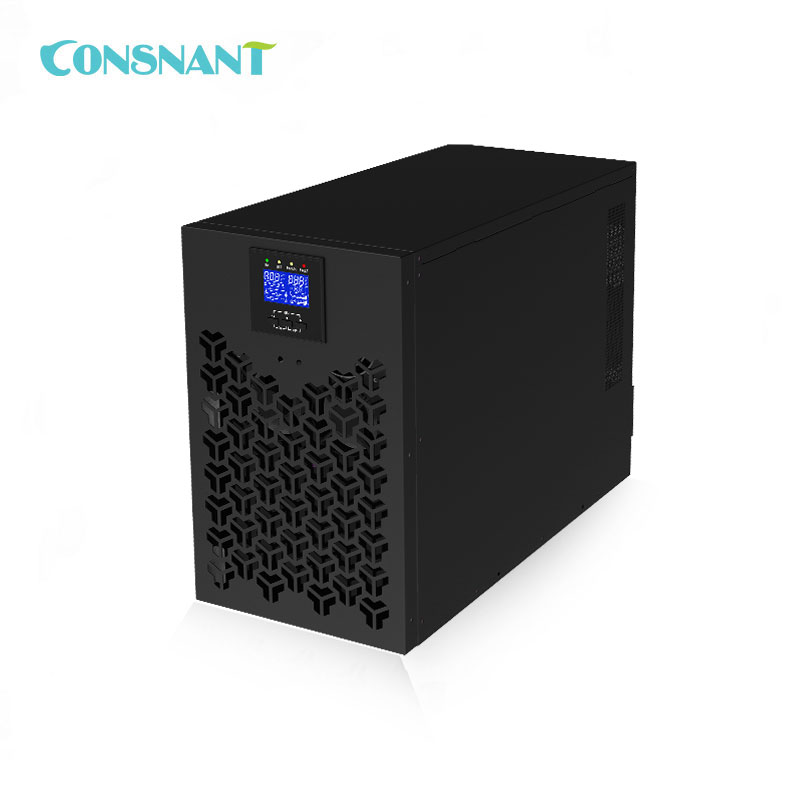

Bộ lưu điện trực tuyến cao tần Tower 10 - 20KVA

Bộ lưu điện trực tuyến cao tần Tower 10 - 20KVA

Số kiểu: CNH310 10 - 20KVA

Công suất danh định: 10– 20KVA

Điện áp danh định: 220VAC

Dải điện áp đầu vào tối đa: 90 – 300VAC

Tần số danh định: 50/60HZ



Lĩnh vực ứng dụng:

  • Trung tâm dữ liệu
  • viễn thông
  • Mạng cục bộ
  • May chủ
  • mục số :

    CNH310 10 - 20KVA
  • Đặt hàng (MOQ) :

    1 pcs
  • Sự chi trả :

    T/T
  • nguồn gốc sản phẩm :

    China
  • Màu sắc :

    Black
  • Cảng giao dịch :

    Shenzhen
  • thời gian dẫn :

    3 weeks
  • Cân nặng :

    17-90.1 Kg

Bộ lưu điện trực tuyến cao tần Tower 10 - 20KVA

Sự miêu tả

Bảng dữ liệu UPS trực tuyến tần số cao tháp 10-20KVA:


Tính năng:

1. Thời gian chuyển giao bằng 0

Bộ lưu điện chuyển đổi kép trực tuyến thực sự, Cung cấp khả năng bảo vệ toàn diện nhất cho các thiết bị quan trọng khỏi các vấn đề về chất lượng điện trên phạm vi rộng.

2. Dựa trên điều khiển kỹ thuật số DSP

Điều khiển kỹ thuật số cơ sở DSP nâng cao mang lại hiệu suất cao với hệ số Công suất đầu vào cao, độ méo thấp, cung cấp cho tải nguồn điện AC sóng hình sin hoàn hảo.

3. Phạm vi nguồn điện đầu vào cực rộng

Tương thích mạnh với ultra với môi trường điện, hoạt động tốt với nguồn điện siêu rộng 90V~300V, 40~70Hz, giảm đáng kể tình trạng xả pin, kéo dài tuổi thọ pin.

4. Khả năng tải tốt nhất

Lên đến 0,9 Hệ số công suất đầu ra, 50/60 Hz Tự động thích ứng, điện áp có thể lựa chọn, hoàn toàn phù hợp với mọi loại ứng dụng.

5. Máy phát điện tương thích

Có khả năng làm việc với nhiều loại Genset, cách ly dao động và tiếng ồn từ Genset, cung cấp nguồn điện sạch và ổn định cho thiết bị người dùng.

6. Hệ số công suất đầu vào cao

Nhờ Công nghệ PFC được điều khiển kỹ thuật số, hệ số công suất đầu vào >0,99, tránh gây ô nhiễm điện hiệu quả, tiết kiệm chi phí năng lượng cho khách hàng.

7. Thiết kế đáng tin cậy

Được làm bằng PCB hai mặt bằng sợi thủy tinh (FR4) mạnh mẽ, công ty có thành phần nhịp lớn, cải thiện đáng kể độ tin cậy trong môi trường khắc nghiệt, hệ thống thông gió được thiết kế tốt và lớp phủ phù hợp, tránh tích tụ bụi, cải thiện khả năng chống ăn mòn.

8. Mở để tùy chỉnh

Dựa trên bộ điều khiển mạnh mẽ và kiến trúc mở, sản phẩm có thể tùy chỉnh để phù hợp với nhu cầu tích hợp hệ thống tự động hoặc hệ thống giám sát thông minh.

Các thông số kỹ thuật:


Người mẫu CNH310 10K CNH310 10KS CNH310 15K 3C15KS CNH310 20K CNH310 20KS
Dung tích VA/W 10kVA/9kW 15kVA/13,5kW 20kVA/18kW
cấu trúc liên kết Bộ lưu điện trực tuyến chuyển đổi kép
Giai đoạn Đầu vào một pha Đầu ra một pha HOẶC
AC
Nguồn điện đầu vào
hệ thống dây điện L/N+PE một pha HOẶC
3 Pha (L1,L2,L3,N)/N+PE
Điện áp định mức 208/220/230/240VAC
Dải điện áp Dòng trung tính 90~300VAC
Dòng-Dòng 150~500VAC
Dải tần số 40Hz-70Hz
Hệ số công suất đầu vào ≥0,99
Đầu ra AC hệ thống dây điện L/N+PE
Điện áp đầu ra định mức 208/220/230/240VAC
Điều chỉnh điện áp ±1%
Tần số đầu ra 50/60±4Hz(Chế độ đồng bộ) / 50/60Hz±0,1%(Chạy tự do)
dạng sóng Sóng hình sin tinh khiết
Méo mó <2%(Tải tuyến tính)
(THDV%) <7%(Tải phi tuyến tính)
Khả năng quá tải Tải định mức 10 phút @ 105% ~ 125%
60Sec.@125%~150% Tải định mức
0,5Sec.@>150%Tải định mức
Hiệu quả Chế độ AC/AC >94%
Chế độ DC/AC >92%
Ắc quy
&
Thù lao
Điện áp pin định mức 192VDC Pin ngoài 192/240VDC 192VDC Pin ngoài 192/240VDC 192VDC Pin ngoài 192/240VDC
12Vx16chiếc 12Vx32 chiếc 12Vx32 chiếc
Dung lượng pin 12V/7AH Pin ngoài phụ thuộc 12V/7AH Pin ngoài phụ thuộc 12V/7AH Pin ngoài phụ thuộc
Thời gian sao lưu >6 phút >8 phút >6 phút
@nửa tải @nửa tải @nửa tải
Hiện tại đang sạc Thời gian dự phòng dài Model :4A
Thuộc vật chất Kiểu khung gầm Tòa tháp
Kích thước tháp 3C10kS: 190(W)X340(H)x535(S)mm
3C10k: 190(R)X456(H)x534(S)mm
3C15/20kS: 238(R)X528(H)x540(S)mm
3C15/20k: 300(R)X700(H)x698(S)mm
Trọng lượng (kg) 47,8kg 17,0kg 89,6kg 25,6kg 90,1kg 26,1kg
HMI MÀN HÌNH LCD Nguồn điện đầu vào Điện áp, Tần số, Mức tải, Chế độ hoạt động, Tình trạng sức khỏe
Tiêu chuẩn
Phương thức giao tiếp
1. CỔNG RS232
2. Cổng Ethernet: Hỗ trợ giám sát UPS từ xa thông qua Ứng dụng điện thoại thông minh, Trang web, Phần mềm giám sát PC, Hỗ trợ tắt máy chủ / NAS
Thẻ mở rộng tùy chọn 3. Thẻ MODBUS,
4. Thẻ USB
5. Thẻ chuyển tiếp (Cần lắp ráp theo yêu cầu đặt hàng trước khi vận chuyển
Môi trường hoạt động
sức chịu đựng
Phạm vi nhiệt độ -10~50oC
Độ ẩm tương đối 0-98%(Không ngưng tụ)
Tiếng ồn âm học <60dB @ 1 mét

Ghi chú:

① Điện áp định mức của pin được mở để tùy chỉnh

② Kích thước có thể thay đổi đối với khung bezel khác nhau

③ Cấu hình ổ cắm và thiết bị đầu cuối ở bảng điều khiển phía sau có thể khác nhau đối với các quốc gia hoặc khu vực tùy theo đơn đặt hàng

④ Tùy chỉnh nhiều tham số hơn, vui lòng liên hệ với đại diện bán hàng





Technical Parameters:

Model CNH310 10K CNH310 10KS CNH310 15K  3C15KS CNH310 20K CNH310 20KS
Capacity VA/W 10kVA/9kW(Optional 10KW) 15kVA/13.5kW(Optional 15KW) 20kVA/18kW(Optional 10KW)
Topology Double Conversion Online UPS
Phase Single Phase Input Single Phase Output  OR
AC
Mains Input
Wiring Single Phase L/N+PE   OR
3 Phases (L1,L2,L3,N)/N+PE
Rated Voltage 208/220/230/240VAC
Voltage Range Line-Neutral  90~300VAC
Line-Line 150~500VAC
Frequency Range 40Hz-70Hz
Input Power Factor ≥0.99
AC Output Wiring L/N+PE
Rated Output Voltage 208/220/230/240VAC
Voltage Regulation ±1%
Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run)
Waveform Pure Sine Wave
Distortion <2%(Linear Load)
(THDV%) <7%(None-Linear Load)
Over load capability 10Min@105%~125%Rated Load
60Sec.@125%~150%Rated Load
0.5Sec.@>150%Rated Load
Efficiency AC/AC Mode >94%
DC/AC Mode >92%
Battery
&
Charge
Rated Battery Voltage 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery
12Vx16pcs 12Vx32pcs 12Vx32pcs
Battery Capacity 12V/7AH External Battery Depends 12V/7AH External Battery Depends 12V/7AH External Battery Depends
Backup Time >6mins >8mins >6mins
@half Load @half Load @half Load
Charging Current Long Backup Time Model :4A
Physical Chassis Style  Tower
Tower Dimension  3C10kS: 190(W)X340(H)x535(D)mm
3C10k: 190(W)X456(H)x534(D)mm
3C15/20kS: 238(W)X528(H)x540(D)mm
3C15/20k: 300(W)X700(H)x698(D)mm
Weight (kg) 47.8kg 17.0kg 89.6kg 25.6kg 90.1kg 26.1kg
HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status
Standards
Communication Interface
1.  RS232 PORT
2. Ethernet Port:  Support remote monitor the UPS via Smart Phone APP, Web page,  PC Monitor Software , Support Server / NAS shutdown
Optional Extension Card 3.  MODBUS Card,
4. USB Card
5. Relay Card (Needs assembly according to order request before shipping
Operating Environment
Endurance
Temperature range -10~50oC
Relative Humidity 0-98%(Non-condensing)
Acoustics Noise <60dB @ 1 meters

Note:

① Battery rated voltage is open to customization

② Dimension might vary for different bezel

③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order

④ More parameter customization,please contact sales representative
