mục số :

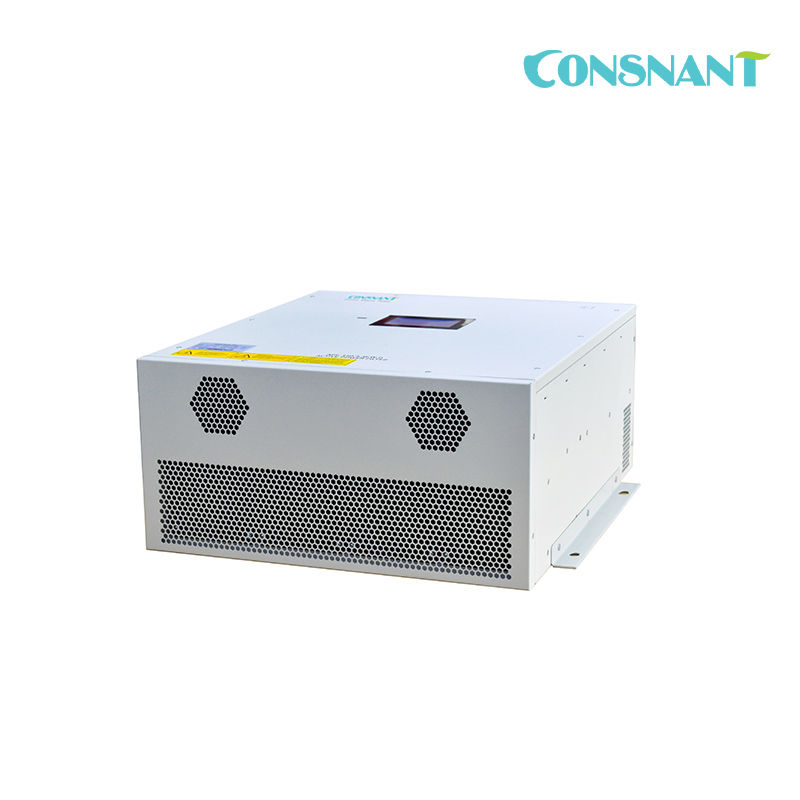

APF 3P3W 50A – 200A, APF 3P4W 50A – 200AĐặt hàng (MOQ) :
10 pcsSự chi trả :
T/Tnguồn gốc sản phẩm :
ChinaMàu sắc :
7035 grey (customization acceptable)Cảng giao dịch :
Shenzhenthời gian dẫn :
3-5 daysCân nặng :
40-65 KgAPF (Bộ lọc công suất hoạt động) là một thiết bị lọc sóng hài điện tử công suất mới dựa trên biến tần nguồn điện áp tự động tạo ra dòng điện hài ngược thông qua phát hiện thời gian thực các dạng sóng dòng tải để đạt được hệ thống bù công suất phản kháng động, sóng hài được lọc (bù), dao động điện áp , triệt tiêu cộng hưởng, cải thiện hệ số công suất và các chức năng khác.
Mô-đun APF tạo tín hiệu PWM của IGBT bên trong thông qua tính toán DSP. Nó có chức năng bảo vệ hoàn chỉnh và hiệu suất ổn định. Đặc tính đầu ra cf hệ thống không bị ảnh hưởng, không có nguy cơ khuếch đại sóng hài, đáp ứng nhanh, phạm vi lọc rộng, hiệu quả lọc cao, kích thước nhỏ và trọng lượng nhẹ. Nó đã trở thành một phương tiện quan trọng để triệt tiêu sóng hài và bù công suất phản kháng.
Nguyên tắc làm việc:
1. Máy biến dòng bên ngoài (CT) có thể phát hiện dòng tải thời gian thực.
2. DSP bên trong tính toán và phân tích hàm lượng công suất phản kháng của hệ thống.
3. Điều khiển PWM gửi tín hiệu đến IGBT để tạo dòng bù công suất phản kháng cho nguồn điện yếu tố bù trừ.
Ứng dụng tiêu biểu:
• Tòa nhà thương mại APF (sản phẩm ba pha bốn dây)
• LoadAPF công suất lớn loại công nghiệp (sản phẩm ba pha ba dây)
• Phòng Viễn thông IDC
• Hệ thống UPS
• Hệ thống điều hòa trung tâm
• Xây dựng khu dân cư
• Cơ sở thành phố
• Công nghiệp vận tải đường sắt và đường sắt đô thị điện khí hóa
• Công nghiệp hóa dầu và khí tự nhiên
• Ngành công nghiệp điện
• Công nghiệp luyện kim ·Vật liệu luyện kimCông nghiệp than
• Ngành dệt may
• Xưởng làm giấy
• Sản xuất chính xác
• Công nghiệp ô tô
Tính năng & Thông số kỹ thuật điện
Mục | Sự miêu tả | |
Chức năng chính | Bộ lọc sóng hài | Cài đặt lọc từ 2-51 lần (chỉ trong chức năng lọc sóng hài) |
Trong khi chọn ưu tiên, lọc sóng hài là thứ 2-13 | ||
Chức năng Tự động/Ưu tiên | Người dùng cũng có thể đặt chức năng ưu tiên, bao gồm H+Q/ Q+H/Q+H+B/H+Q+B (hệ số công suất Q, lọc sóng hài H, B, không cân bằng )tham khảo:Tab.4-1 | |
Ứng dụng | Khách sạn, Bãi đỗ xe, Trạm sạc xe hơi, Cửa hàng ô tô 4S, IDC, bệnh viện, Đường sắt, xử lý nước và tải trọng không lót khác | |
điện | Điện áp định mức | 380/400Vac hoặc 690Vac |
hệ thống dây điện | 3P3W hoặc 3P4W | |
Tính thường xuyên | 50 ± 2Hz | |
Dung tích | 20~100A(Theo loại SVG) | |
Tiêu thụ mô-đun | <2kW | |
Hiệu quả | Lên đến 97,5% | |
chuyển đổi thường xuyên | 20kHz | |
Thời gian đáp ứng | Thời gian phản hồi nhanh<50μs | |
Tổng thời gian phản hồi<5ms | ||
tỷ lệ CT | 150:5~6000:5 | |
Song song | Max.5 (chấp nhận tùy chỉnh) | |
thiết bị đầu cuối | Giao tiếp | RS485 |
Môi trường | Môi trường hoạt động | Trong cửa, không bị ẩm, bụi, khí ăn mòn hoặc khí dễ cháy, sương dầu, hơi, rò rỉ nước hoặc nước mặn. |
Độ cao | <1000m (tùy chỉnh chấp nhận được) | |
nhiệt độ làm việc | -20℃~+50℃ (yêu cầu giảm công suất từ 40℃ đến 50℃, tăng mỗi 1℃ trên 40℃, giảm 2%, nhiệt độ cao nhất cho phép: 50℃) | |
độ ẩm | Ít hơn 95%RH, không ngưng tụ | |
Nhiệt độ bảo quản | -20℃~+70℃ | |
Rung động | Dưới 5,9m/s2 (0,6g) | |
Bao vây | Trình độ bảo vệ | IP20 |
Màu sắc | 7035 màu xám (tùy chỉnh chấp nhận được) | |
Kích cỡ | Theo loại APF (tham khảo: Kích thước APF) | |
làm mát |
quạt làm mát |
Kích thước APF
Bảng thông số kỹ thuật
Người mẫu | Đền bù Hiện tại (A) |
Điện áp định mức (vạc) |
Dây điện | Kiểu |
APF-50A-3P3W-WM 400VAC | 50 | 380/400/415 | 3 pha, 3 dây | treo tường |
APF-50A-3P4W-WM 400VAC | 50 | 380/400/415 | 3 pha, 4 dây | treo tường |
APF-75A-3P3W-WM 400VAC | 75 | 380/400/415 | 3 pha, 3 dây | treo tường |
APF-75A-3P4W-WM 400VAC | 75 | 380/400/415 | 3 pha, 4 dây | treo tường |
APF-100A-3P3W-WM 400VAC | 100 | 380/400/415 | 3 pha, 3 dây | treo tường |
APF-100A-3P4W-WM 400VAC | 100 | 380/400/415 | 3 pha, 4 dây | treo tường |
APF-150A-3P3W-WM 400VAC | 150 | 380/400/415 | 3 pha, 3 dây | treo tường |
APF-150A-3P4W-WM 400VAC | 150 | 380/400/415 | 3 pha, 4 dây | treo tường |
APF-50A-3P3W-RM 400VAC | 50 | 380/400/415 | 3 pha, 3 dây | giá đỡ |
APF-50A-3P4W-RM 400VAC | 50 | 380/400/415 | 3 pha, 4 dây | giá đỡ |
APF-100A-3P3W-RM 400VAC | 100 | 380/400/415 | 3 pha, 3 dây | giá đỡ |
APF-100A-3P4W-RM 400VAC | 100 | 380/400/415 | 3 pha, 4 dây | giá đỡ |
APF-150A-3P3W-RM 400VAC | 150 | 380/400/415 | 3 pha, 3 dây | giá đỡ |
APF-150A-3P4W-RM 400VAC | 150 | 380/400/415 | 3 pha, 4 dây | giá đỡ |
APF-200A-3P3W-RM 400VAC | 200 | 380/400/415 | 3 pha, 3 dây | giá đỡ |
APF-200A-3P4W-RM 400VAC | 200 | 380/400/415 | 3 pha, 4 dây | giá đỡ |
Lưu ý: Điện áp tiêu chuẩn cho các mẫu trên là 400Vac; 220Vac/690Vac cho tùy chọn.
hướng dẫn đặt hàng
Nếu bạn có giải pháp kỹ thuật, bạn có thể kiểm tra trực tiếp sản phẩm của chúng tôi.
Nếu bạn cần hướng dẫn kỹ thuật của chúng tôi, vui lòng tư vấn chi tiết vấn đề của bạn càng nhiều càng tốt. Chúng tôi có thể đưa ra các giải pháp hợp lý hơn. Bạn có thể cung cấp những điều sau:
Vẽ đường đơn
Bản vẽ sơ đồ chính của bảng điều khiển
Báo cáo kiểm tra chất lượng điện năng (chủ yếu về sóng hài)
Nếu bạn không có bất kỳ bản vẽ nào, bạn có thể tư vấn cho chúng tôi
Bảng tên tải, điều kiện tải, hệ số công suất hiện có, hệ số công suất mục tiêu, tần số sóng hài, v.v.
Hoặc điện áp định mức, công suất bù, tần số sóng hài (hệ số phá hủy lò phản ứng), và các thành phần khác
Nếu bạn không thể cung cấpđủ thông tin
Chúng tôi có thể cung cấp cho bạn các sản phẩm của chúng tôi theo yêu cầu kỹ thuật của bạn.
Chúng tôi có thể đến trang web dự án của bạn và đưa ra báo cáo thử nghiệm chuyên nghiệp sau khi thử nghiệm.
dịch vụ kỹ thuật
• Kiểm tra chất lượng điện tại công trường (hoặc báo cáo kiểm tra cho khách hàng)
• Giải pháp và ngân sách cải tiến
• Giải pháp sản phẩm và giá cả
• Cung ứng sản phẩm
• Chạy thử sản phẩm
Hiệu ứng bồi thường
• Lọc sóng hài đạt tiêu chuẩn
• Hệ số công suất trên 0.95, tiết kiệm tiền điện, giảm công suất phản kháng thấp
• Giảm tổn thất máy biến áp và đường dây, nâng cao khả năng phân phối, kéo dài tuổi thọ thiết bị điện
Phù hợp với tiêu chuẩn IEC
IEC61000-4-5:2005 IEC61921:2003
IEC60931-1:1996 IEC60529:2001
IEC60664-1:2007 IEC60439-1:2005
IEC61000-4-3/2/4/5/18 IEC61000-2-4
IEC60831-1:1996 IEC622082011...
IEC60255 IEC255-22-1
Điều kiện sử dụng:
Nhiệt độ xung quanh | -25℃~+45℃ | ||
độ ẩm | ≤95% | ||
năng khiếu | ≤1000m (tùy chỉnh chấp nhận được) | ||
tối đa. điện áp hoạt động | ≤110% (điện áp danh định) | ||
tối đa. Hiện hành | ≤130% (dòng danh nghĩa) | ||
Môi Trường Xung Quanh | Không có khí ăn mòn, không có bụi dẫn điện và không có môi trường dễ cháy nổ xung quanh | ||
Trang web cài đặt | Không bị rung và va đập mạnh, góc lắp đặt ≤5° |
