Mã sản phẩm: OD-TRISS-48100
Dải điện áp AC đầu vào: 85~300Vac
Dải điện áp DC đầu ra: -43.2Vdc~-57.6Vdc (Giá trị điển hình: -53.5Vdc)
Phạm vi nhiệt độ bảo quản: -45℃～＋70℃
Ứng dụng:
Trạm gốc thông tin liên lạc
mục số :
OD-TRISS-48100Đặt hàng (MOQ) :
10 pcsSự chi trả :
T/Tnguồn gốc sản phẩm :
ChinaMàu sắc :
RAL7035Cảng giao dịch :
Shenzhenthời gian dẫn :
3 weeksCân nặng :
180 KgSự miêu tả

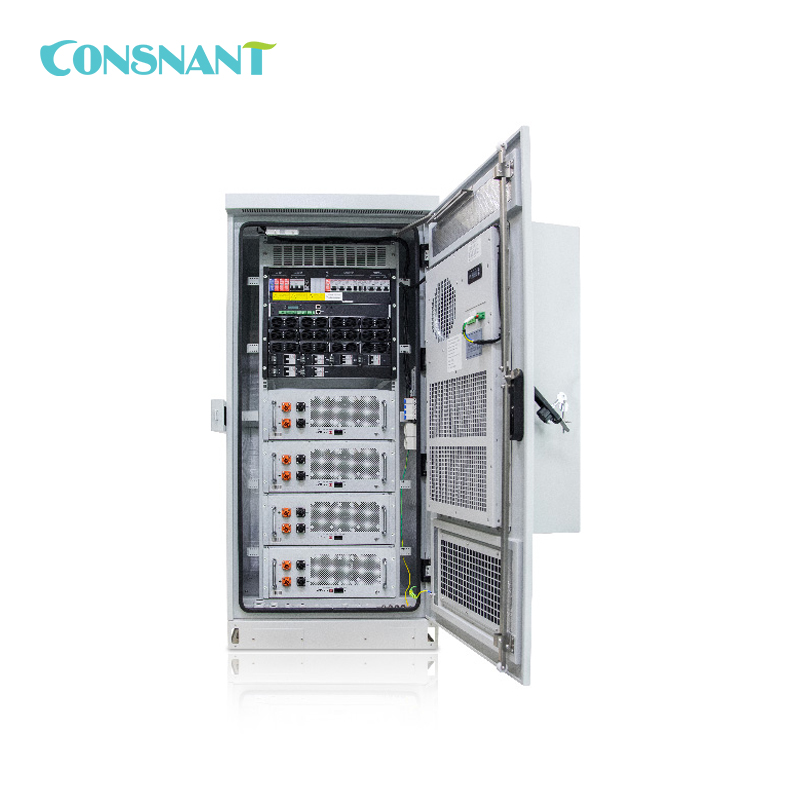

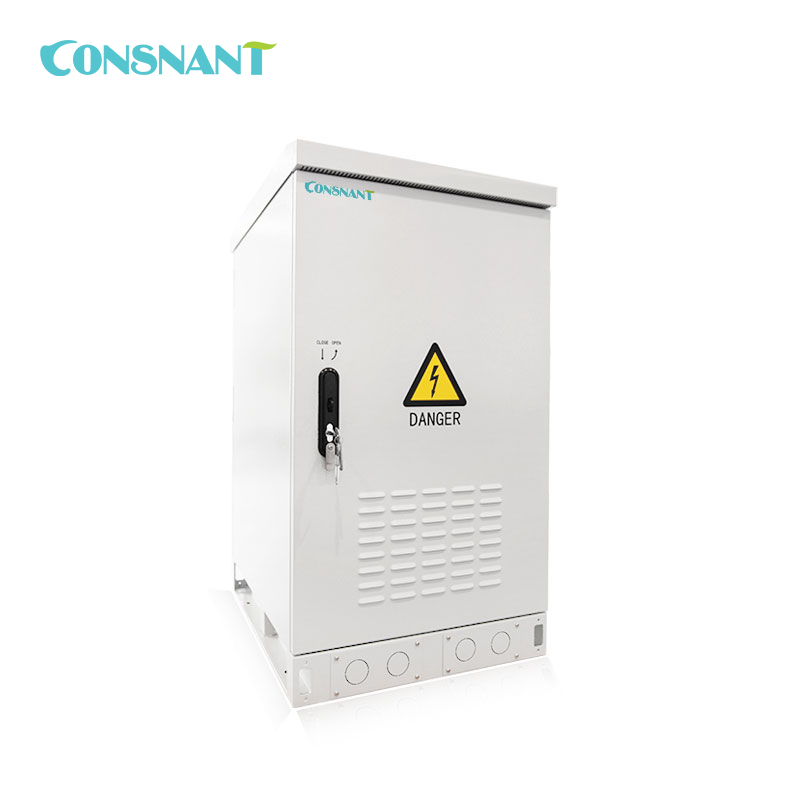

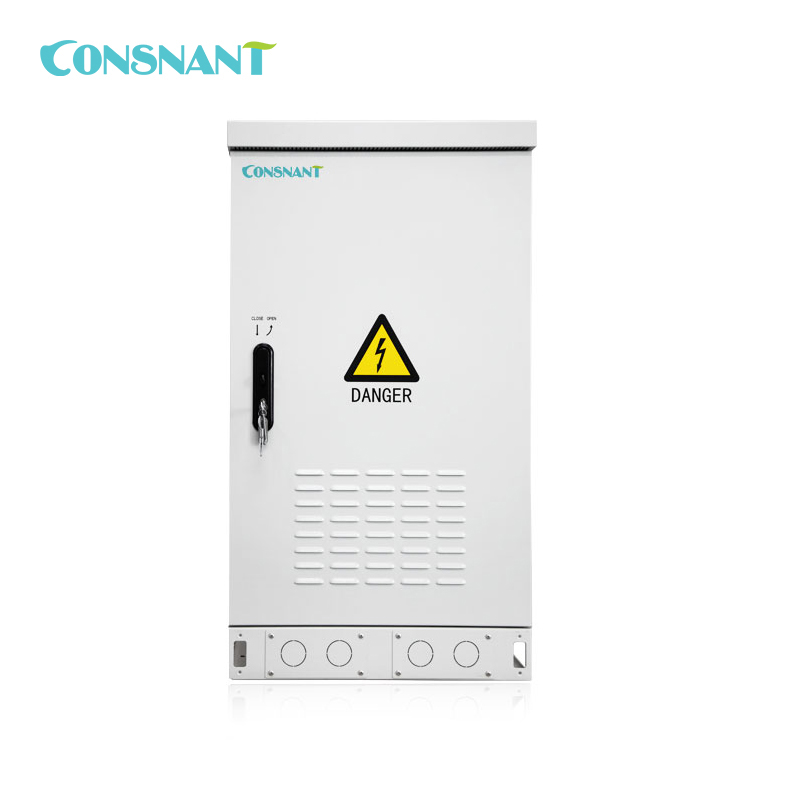

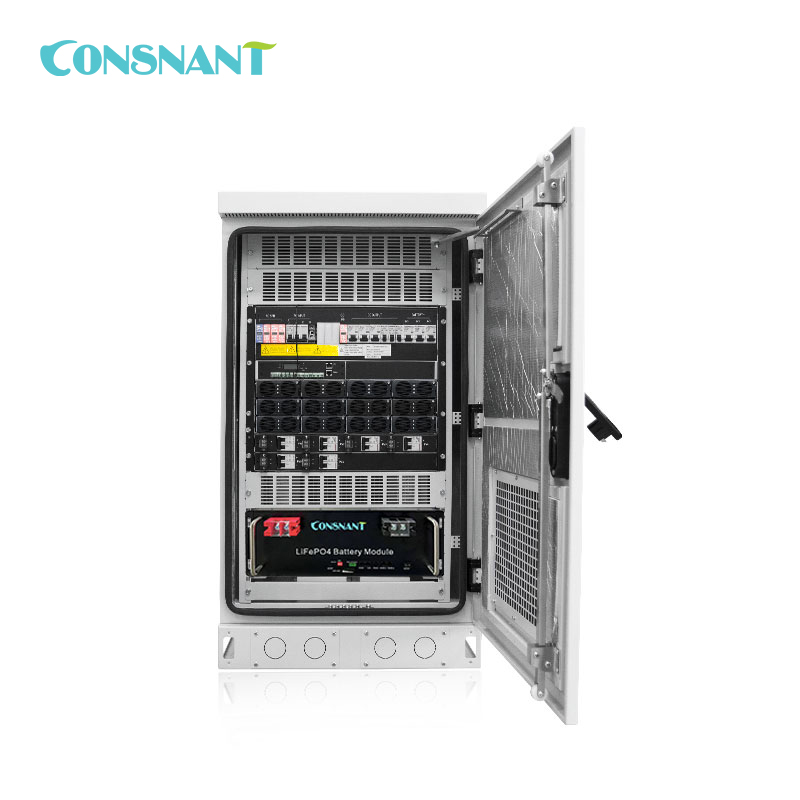

Hệ thống nguồn viễn thông lai OD-TRISS tích hợp nguồn biến tần, nguồn chỉnh lưu, nguồn quang điện, hệ thống làm mát và hệ thống giám sát nguồn và môi trường, cung cấp môi trường hoạt động an toàn và đáng tin cậy cho thiết bị thông tin liên lạc và có thể được sử dụng rộng rãi tại các trạm gốc thông tin liên lạc ngoài trời.
Cấu hình:
| Người mẫu | Cấu hình | Dải điện áp đầu vào | Điện áp đầu vào | Dòng điện đầu ra (tối đa) | Công suất đầu ra (tối đa) | Số lượng mô-đun |
|

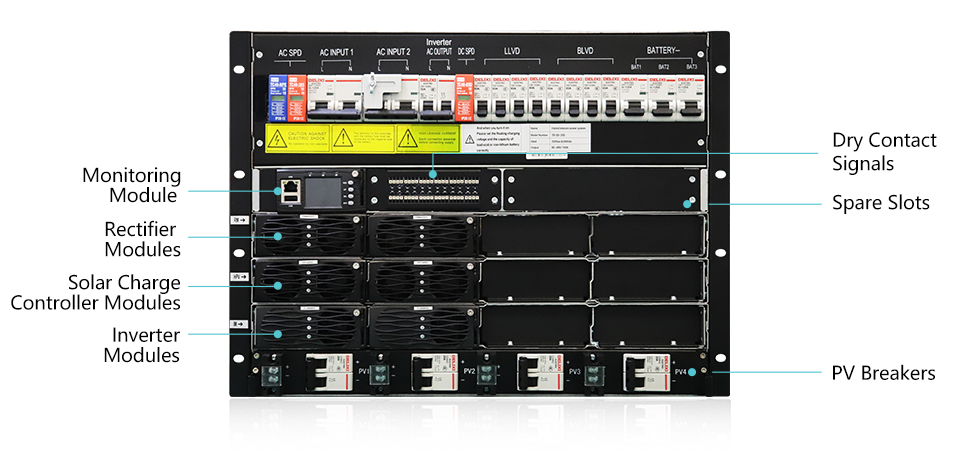

Dòng TRISS-48 (Bộ chỉnh lưu + Bộ biến tần + MPPT) |
Mô-đun chỉnh lưu | 85~300Vac | -53,5Vdc | 400A | 16KW | 1-4 |
| Mô-đun biến tần | 120-425Vdc | -54,5Vdc | 400A | 12KW | 1-4 | |
| Mô-đun MPPT | 176-265Vdc | 220Vac/230V 12Vac | \ | 8KW | 1-4 |
Thông số kỹ thuật
| Người mẫu | OD-TRISS-48100 | |
| Tủ | ||
| Kích thước (mm) | (Chiều rộng*Chiều sâu*Chiều cao) = 759*693*1430 mm (không bao gồm máy điều hòa) Rộng*Sâu*Cao = 759*817*1430 mm (có máy lạnh) |
|
| Không gian thiết bị người dùng (U) | Theo nhu cầu của người dùng | |
| Trọng lượng (kg) | 150/180kg (không có/có điều hòa) | |
| Môi trường | ||
| Nhiệt độ hoạt động | -20℃~+45℃ | |
| Nhiệt độ bảo quản | -40℃~+70℃ | |
| Độ ẩm tương đối | 5%RH～90%RH | |
| Độ cao | ≤4000m (công suất định mức giảm từ 3000~4000m) | |
| Kiểm soát nhiệt độ | ||

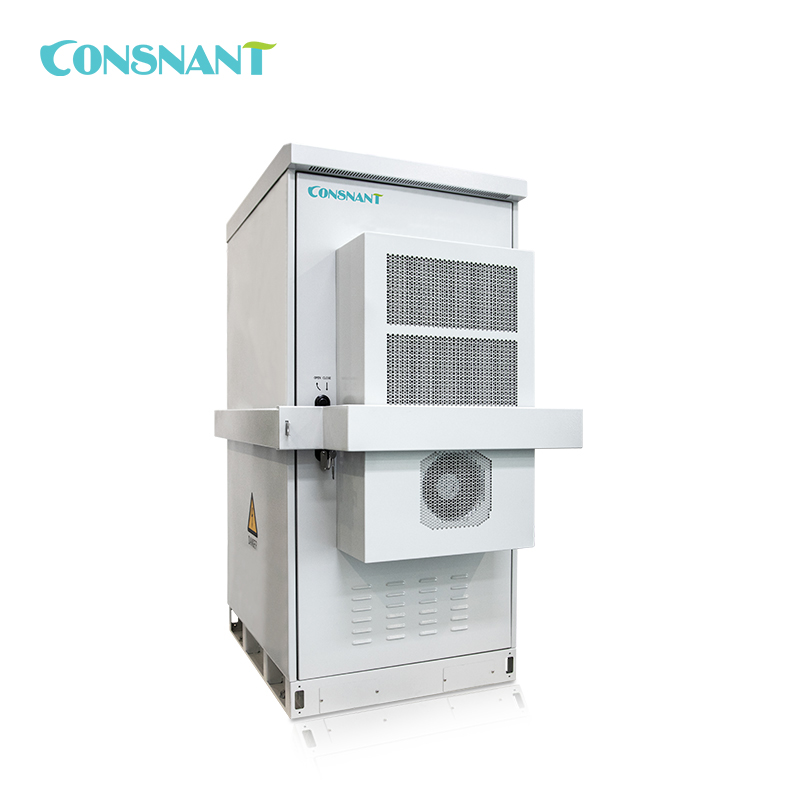

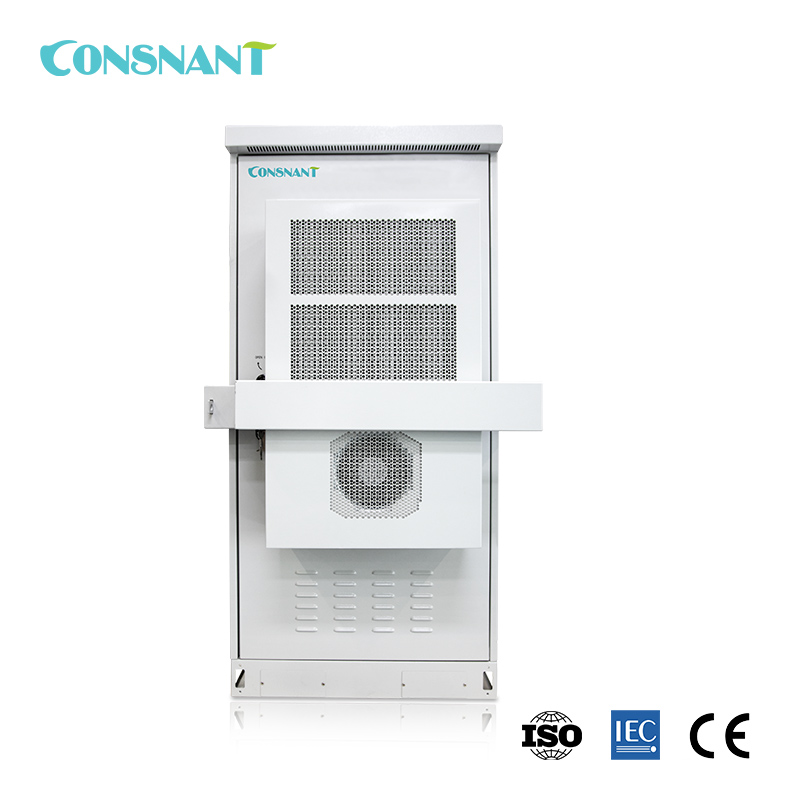

| Làm mát | Quạt đơn hoặc quạt kép 48 Vdc, 100W, PWM với chức năng điều chỉnh nhiệt độ (tùy chọn). Máy điều hòa không khí AC/DC 5000W 1000W 1500W (tùy chọn) Bộ trao đổi nhiệt 500W 1000W (tùy chọn) |
|
| Hệ thống sưởi (Tùy chọn) | Máy sưởi (500W) | |
| Mô-đun chỉnh lưu | ||
| Công suất định mức | 3000W (tiêu chuẩn) / 4000W (tùy chọn) | |
| Số lượng (cái) | 2 (1 đến 4) | |
| Kích thước (mm) | Rộng*Sâu*Cao=106,5*286*41,5 (±0,5mm) | |
| Trọng lượng (kg) | <2kg | |
| Mô-đun biến tần | ||
| Công suất định mức | 2000VA | |
| Số lượng (cái) | 2 (1 đến 4) | |
| Kích thước (mm) | Rộng*Sâu*Cao=106,4*291*41,5 (±0,5mm) | |
| Trọng lượng (kg) | <2kg | |
| Mô-đun MPPT năng lượng mặt trời | ||
| Công suất định mức | 3000W | |
| Số lượng (cái) | 2 (1 đến 4) | |
| Kích thước (mm) | Rộng*Sâu*Cao=106,5*286*41,5 (±0,5mm) | |
| Trọng lượng (kg) | <2kg | |
| Đầu vào AC | ||
| Điện áp định mức đầu vào AC | Điện áp một pha 220Vac/Điện áp ba pha 380Vac | |
| Dải điện áp đầu vào AC | 85Vac~300Vac | |
| Dòng điện tối đa đầu vào AC | 104A (Một pha) | |
| Tần số điện áp đầu vào AC | 45~65Hz (Giá trị điển hình 50/60Hz) | |
| Hệ số công suất AC | ≥0,97 (Tải định mức 220 Vac) | |
| Đầu vào PV | ||
| Phạm vi đầu vào PV | 120~425Vdc (Điện áp khởi động trên 160Vdc) | |
| Điện áp đầu vào định mức PV | 340Vdc | |
| Dải điện áp MPPT | 120Vdc đến 340Vdc | |
| Dòng điện đầu vào tối đa của PV | 17A | |
| Điện áp đầu vào tối đa của PV | 450Vdc (Nguồn điện không được bị hư hỏng) | |
| Bảo vệ cực ngược của mô-đun quang điện | Lỗi cực tính đầu vào, không hư hỏng. | |
| Bảo vệ đầu vào mô-đun quang điện | Cầu chì dương và âm | |
| Đầu ra | ||
| Dung lượng hệ thống | 6 kW (Tối đa: 16 kW) | |
| Dải điện áp đầu ra DC | -43.2Vdc~-57.6Vdc (Giá trị điển hình -53.5Vdc) | |
| Dòng điện một chiều | 200A (Tối đa: 400A) | |
| Dải điện áp đầu ra AC | 220Vac/230Vac | |
| Công suất đầu ra AC | 4kw (Tối đa: 8kw) | |
| Độ chính xác ổn định điện áp | ≤±1% | |
| Độ gợn sóng và nhiễu đầu ra | ≤200mVp-p (Điện áp đầu vào định mức, tải và giới hạn băng thông là 20 MHz) | |
| Sự mất cân bằng chia sẻ dòng điện | ≤±5% (Trong phạm vi tải 50-100%) | |
| Hiệu suất mô-đun chỉnh lưu | ≥93%/≥95%/≥96% (Tùy chọn) | |
| Hiệu suất mô-đun PV | ≥96% | |
| Hiệu suất mô-đun biến tần | ≥90% | |
